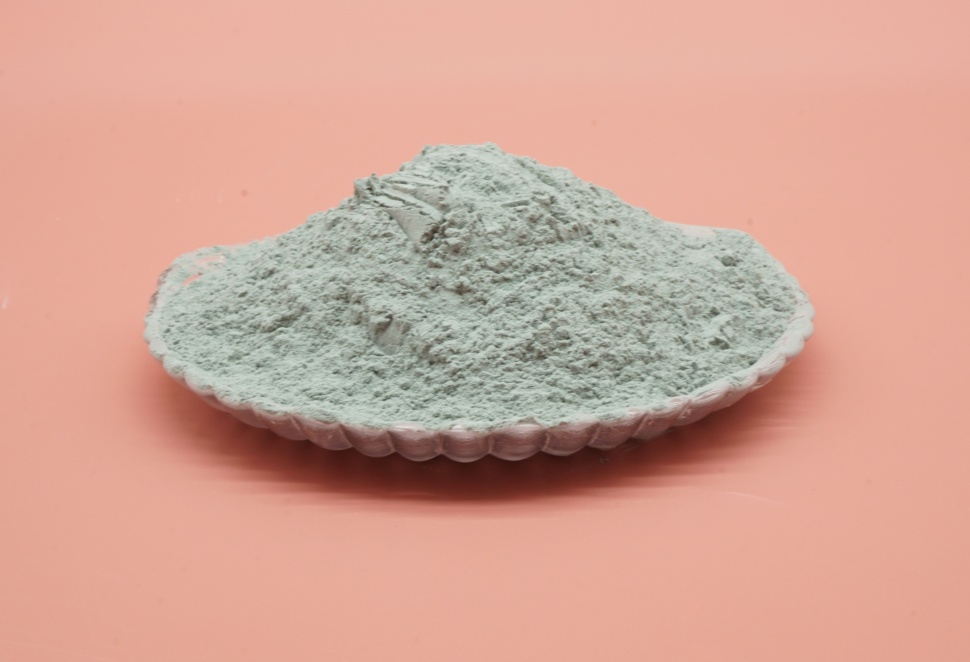

在當今工業生產的眾多領域，綠碳化硅微粉作為一種重要的工業原料，因其出色的物理化學性能而備受青睞。這種硬度僅次于金剛石的人工合成材料，在精密研磨、高級陶瓷、電子器件等領域發揮著不可替代的作用。然而，要獲得高品質的綠碳化硅微粉，必須經過一系列精密而復雜的加工過程。本文將深入探討綠碳化硅微粉的制備奧秘，揭示其獨特的加工技術。

原料制備與預處理

綠碳化硅微粉的加工始于原料的精心選擇。工業級石英砂和石油焦炭是最主要的原料，二者的純度直接影響最終產品的品質。生產前需要進行嚴格的原料檢驗，包括化學成分分析、粒度分布測定等關鍵指標。通過精確配比(通常為石英砂與石油焦炭1:1.3的比例)，確保反應過程中碳與硅的充分結合。

原料預處理環節尤為重要。石英砂需要經過水洗、磁選等多道工序去除雜質;石油焦炭則要進行焙燒處理，使其揮發分控制在1%以下。這些預處理步驟雖然增加了生產成本，但為后續的高質量產品打下了堅實基礎。

高溫冶煉工藝

核心的冶煉過程發生在特殊的電阻爐中。這個長15-20米、寬3-4米的巨型裝置能夠產生高達2200℃的溫度環境。原料混合物與食鹽(作為催化劑)被精確地裝入爐芯外圍，形成特殊的"反應帶"。通電后，中心石墨電極產生的巨大熱量引發化學反應：

SiO2 + 3C → SiC + 2CO↑

這一過程需要持續36-48小時，期間需要嚴格控制升溫曲線和爐內氣氛。技術人員通過觀察爐體顏色變化和氣體排放情況來判斷反應進程。冶煉結束后，需要經過72小時的自然冷卻，才能進行下一步處理。

破碎與分級技術

冷卻后的碳化硅塊料首先經過顎式破碎機進行粗碎，再進入圓錐破碎機進行中碎。這兩道機械破碎工序將原料減小至5mm以下的粒度。隨后進入關鍵的整形階段，采用立式沖擊破碎機進行閉路循環破碎，通過調整轉子線速度和反擊板間隙，獲得理想的顆粒形狀。

分級工藝采用多級氣流分級系統，核心設備是渦輪式空氣分級機。通過精確控制氣流速度和分級輪轉速，可將產品分為W5-W40等多個規格。這一階段的技術難點在于保持粒度分布的集中性，通常要求D50偏差不超過±0.2μm。

精密提純工藝

為了獲得更高純度的產品，需要采用化學提純技術。將微粉置于混酸(氫氟酸和硝酸)體系中，在80℃條件下反應4小時，去除游離硅、鐵等雜質。隨后通過超聲波輔助清洗和離心脫水，最后在氮氣保護下進行熱處理，使產品純度達到99.9%以上。

表面改性技術

根據不同應用場景的需求，綠碳化硅微粉還需要進行表面處理。常用的方法包括：

1. 硅烷偶聯劑處理：改善與有機材料的相容性

2. 鈦酸酯處理：增強填料的分散性

3. 等離子體處理：提高表面活性

這些處理通常在流化床反應器中進行，確保改性劑均勻包覆在每個顆粒表面。

質量控制體系

優質綠碳化硅微粉的生產離不開嚴格的質量控制。現代工廠采用全流程檢測系統：

- 激光粒度分析儀：實時監控粒度分布

- X射線熒光光譜儀：精確測定化學成分

- 掃描電鏡：觀察顆粒形貌

- 比表面積分析儀：評估產品活性

每個批次產品都需要經過30多項指標的檢測，確保符合國際標準(如JIS、ASTM等)。

環保處理技術

加工過程中產生的廢氣、廢水需要特殊處理。先進的工廠配備：

- 布袋除塵系統：處理破碎工序的粉塵

- 酸霧吸收塔：處理化學提純的廢氣

- 中和沉淀池：處理工業廢水

- 余熱回收系統：利用冶煉爐的廢熱發電

這些環保設施雖然增加了約15%的生產成本，但對于可持續發展至關重要。

應用前景展望

隨著技術進步，綠碳化硅微粉的應用領域正在不斷擴大。在光伏產業，它被用于硅錠切割;在航空航天領域，作為高溫結構材料;在電子行業，用于半導體基板的研磨。特別是近年來，納米級綠碳化硅微粉的研發成功，為更精密的電子封裝和功能陶瓷開辟了新途徑。

綠碳化硅微粉的加工技術是材料科學、機械工程和化學工藝的完美結合。從原料選擇到最終產品，每個環節都需要精確控制和創新突破。隨著中國制造業的轉型升級，綠碳化硅微粉加工技術必將朝著更精密、更環保、更智能的方向發展，為高端制造業提供更優質的原料支持。
